در بخش پردازش سیستم کنترل چه اطلاعاتی پردازش می شود؟ (1 نمره)

خروجی های فرآیند.

داده های اپراتور

ورودی پاسخها و داده های اپراتور

خروجی سیستم کنترل

تایید

کدام نوع حسگر را به عنوان Pressure Transducerمی شناسند. (1 نمره)

بوردون گیج ها

بلوزها

پتانسیومترها

دیافراگم ها

تایید

سطح سنج فراصوت بر اساس کدام خاصیت(اصل) سطح مایع(level) مخزن را اندازه می گیرد. (1 نمره)

موج الکترومغناطیس

قانون ارشمیدوس

فرکانس ذرات

انعکاس امواج

تایید

اساس عملکرد کدام دبی سنج صحیح نمی باشد. (1 نمره)

توربومتر-اختلاف الکتریکی

ونتوریمتر-افت فشار

روتامتر-اثر مقاومت

نازل-افت فشار

تایید

در صنایع شیمیایی کدام فاکتور و به چه دلیل کمتر کنترل می شود. (1 نمره)

ارتفاع سیال- اندازه گیری از روی سطح سیال

جریان- غیر قابل اندازه گیری بطور مستقیم

غلظت- وابسته بودن به فاکتور های دیگر

غلظت- پاسخ طولانی حسگرهای موجود

تایید

در سیستم کنترل دستی کدام قسمت باید توسط ابزار انجام می گیرد. (1 نمره)

اندازه گیری و کنترل نهایی

مقایسه اندازه گیری ها

مقایسه و کنترل نهایی.

پردازش اطلاعات

تایید

کدام وسیله بر اساس مقاومت سیال در برابر مانع دبی عبوری جریان را اندازه می گیرد. (1 نمره)

روتامتر

پیزومتر

اوریفیس متر

ونتوری متر

تایید

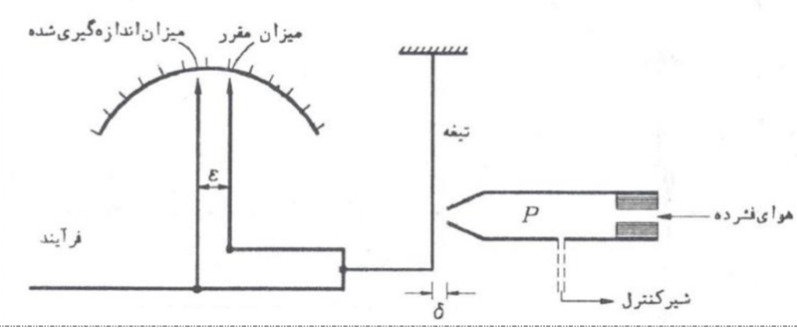

در تصویر نشان داده شده کدام مورد به ترتیب مقدار صحیح ɛ و δ را بیان می کند. (1 نمره)

فاصله- مقدار اندازه گیری شده

مقدار مقرر- فاصله تیغه تا روزنه

مقدار مقرر- خطا

خطا - فاصله تیغه تا روزنه

تایید

معيارهای سیستم کنترل پس خورکه ازكل پاسخ ديناميكي از 𝑡=0 تا 𝑡=∞ استفاده مي كنند، دارای ترم انتگرالی می باشند، این انتگرال شامل کدام مورد نمی باشد. (1 نمره)

انتگرال قدر مطلق خطا

انتگرال مقدار اندازه گیری

انتگرال قدر مطلق خطا با وزن زمان

انتگرال مربع خطا

تایید

شیرهای کنترل فرمانهای حاصل از کدام بخش سیستم کنترل را دریافت می کنند. (1 نمره)

ورودی

خودکار هستند.

پردازش

خروجی

تایید

شیرهای کنترل بادی بر حسب عمل عملکرد به چند نوع تقسیم می شوند. (1 نمره)

چهار نوع Air- to-Closedو Fail-Closedو Air –to- Open و Fail-Open

دونوع Fail-Closedو Air –to- Open

دو نوع Air- to-Closed و Fail-Closed

سه نوع Air- to-Closedو Air –to- Openو Fail-Open

تایید

اصطلاح PTC در مورد کدام نوع حسگرها استفاده می شود. (1 نمره)

جریان سنج های فشاری

دماسنج های مقاومتی دوفلزی

فشارسنج های الکتریکی

حسگرهای دما که دارای ضریب دمایی مثبت می باشند.

تایید

کدام مطلب در مورد کنترلر مشتقی اشتباه می باشد. (1 نمره)

خطاهای آینده را پیش بینی نموده و تصحیح لازم را اعمال می کند.

در مواردی که سیستم دارای noise است پیشنهاد نمی شود.

باعث طولانی تر شدن پاسخ کنترل می شود.

اثر پایدارکنندگی بر پاسخ مدار بسته سیستم دارد.

تایید

کدامیک از قطعات زیر هم عنصر اندازه گیر و هم مبدل می باشند. (1 نمره)

بوردون گیج

دماسنج جیوه ای

ترموکوپل

سطح سنج مغناطیسی

تایید

کنترل کننده های با هوای فشرده تجهیزاتی هستند که ورودی آنها تابع -----و خروجی آنها تابع -------می باشد. (1 نمره)

خطا (t)- فشار هوا P’(t)

فشار هوا P’(t)- فاصله()

فشار هوا P’(t) - خطا (t)

فاصله()- خطا (t)

تایید

کدام مورد از کاربردها و ویژگی های کنترل کننده های On-Off نمی باشد. (1 نمره)

جریان خروجی از کنترل کننده یا روی حداقل و یا حداکثر می باشد

در جا های غیر حساس بکار می روند

حالت خاصی از یک کنترل کننده مشتقی است

این کنترل کننده مانند یک کلید دو حالته عمل می کند

تایید

تفاوت سیستم کنترل مدار باز و مدار بسته در کدام عامل است. (1 نمره)

نوع حسگرها

پس خور داده ها

نوع فرآیند

کنترل کننده

تایید
