آزمون تابلو فشار ضعیف پودمان 3 به صورت دیجی فرم

مدار قدرت مستقل

استفاده از اپلیکیشن ها و پیامرسان ها، پاسخ به تماس ها و استفاده از کلید های پایین موبایل مجاز نیست

زمان تکمیل این آزمون 10 دقیقه میباشد

پس از پاسخ به هر سوال، امکان بازگشت و ویرایش پاسخ وجود ندارد

تایید و ادامه

نام و نام خانوادگی خود را وارد نمایید *

تایید

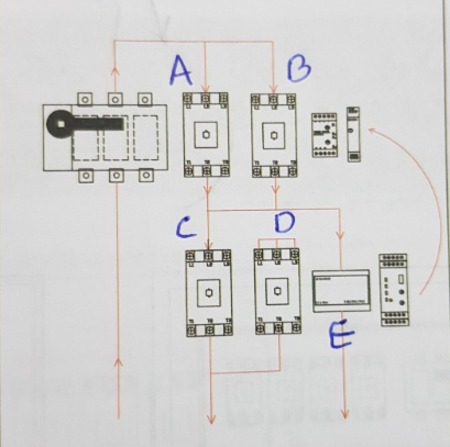

در شکل نشان داده شده قطعات C و E کدام است . (0.5 نمره)

C کنتاکتور ستاره ، E رله بی متال

C کنتاکتور راست گرد ، E رله بی متال

C کنتاکتور مثلث ، E ترانس جریان

C کنتاکتور چپ گرد ، E ترانس جریان

تایید

برای یک موتور ۱۰۰ آمپر بصورت ستاره مثلث چپ گرد و راست گرد قدرت مستقل بی متال روی عدد ......... تنظیم می شود. (0.5 نمره)

100

150

تایید

با تحریک شستی S2 موتور ستاره راست گرد راه اندازی می شود و .......... فعال می شود (0.5 نمره)

KM1 و KT و KY

KM2 و KT و KY

KM1 و KM2 و KY

KM1 و KY و K مثلث

تایید

در تابلو با جریان بیش از ........ آمپر باید بجای سیم از شین استفاده کرد. (0.5 نمره)

125

150

100

تایید

مدار ستاره مثلث چپ گرد و راست گرد قدرت مستقل دارای ....... کنتاکتور است و از کنتاکتور مثلث .........جریان نامی عبور میکند. (0.5 نمره)

5 و 0.58

5 و 0.33

4 و 0.33

4 و 0.58

تایید

رنگ شین فاز L2 باید ....... باشد و فاصله بین شینها ........ میلی متر است. (0.5 نمره)

قرمز - 40

زرد - 30

زرد - 40

آبی - 30

تایید
