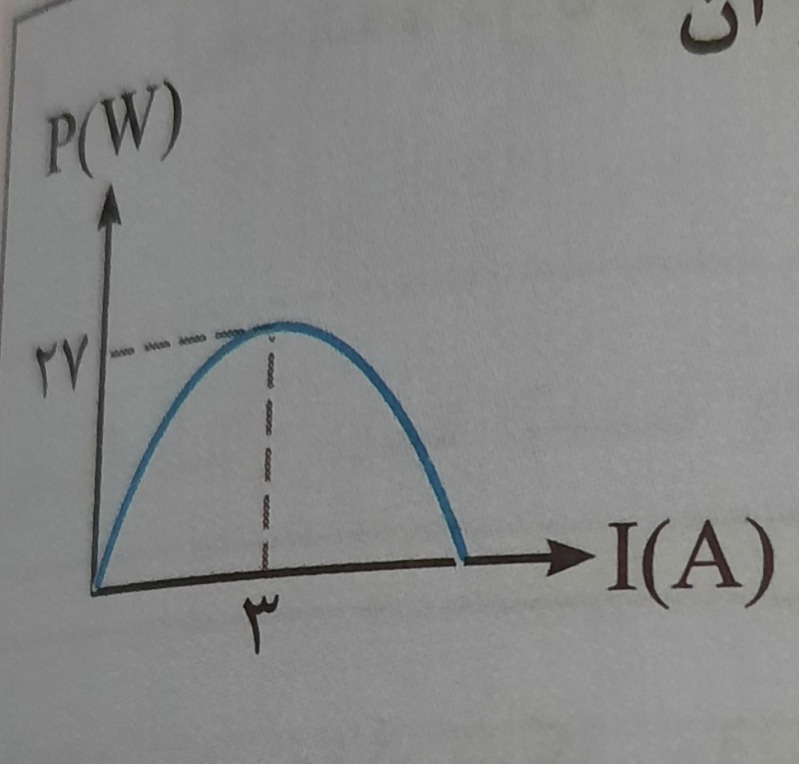

یک مولد را به مقاومت خارجی Rمیبندیم نمودار توان مصرفی بر حسب جریان عبوری مطابق شکل است مقاومت داخلی چند اهم است؟ (1 نمره)

تایید

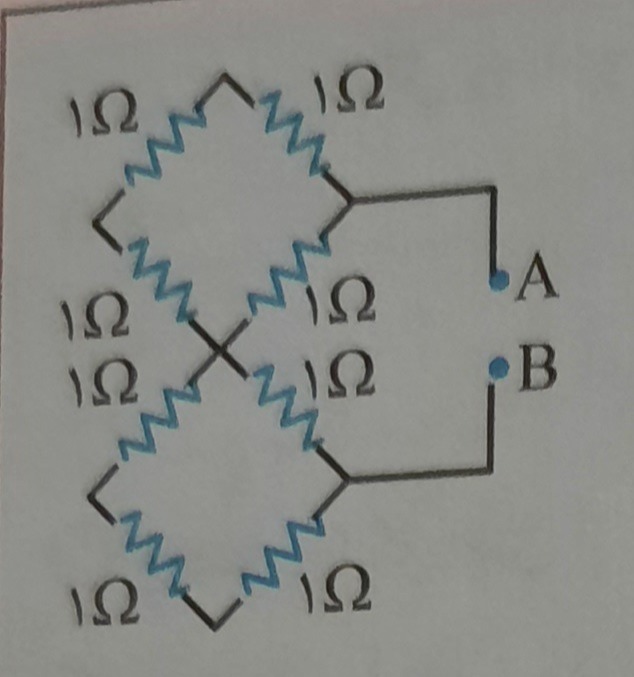

در شکل مقابل مقاومت معادل بین دو نقطه AوBچند اهم است؟ (1 نمره)

3/2سه دوم

3/4سه چهارم

تایید

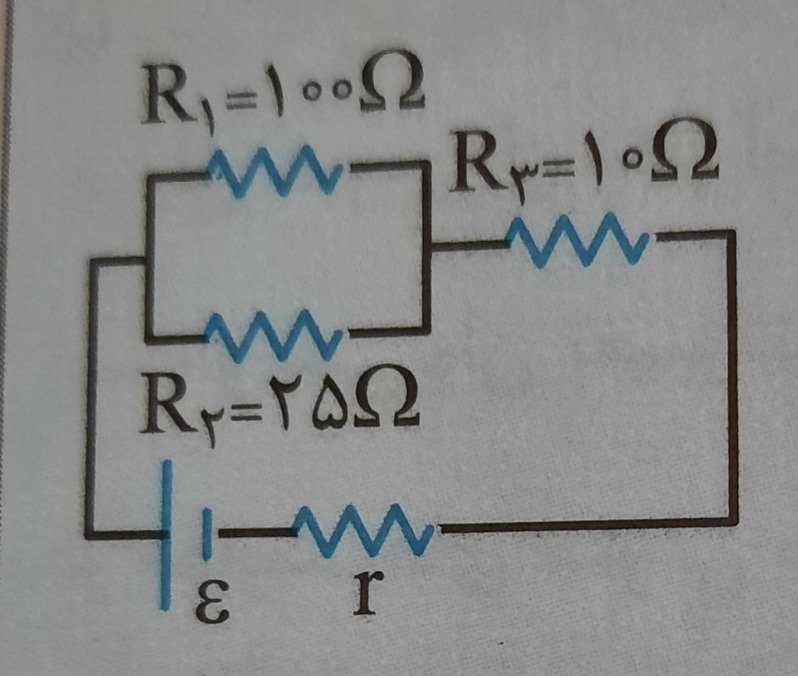

در مدار مقابل توان مصرف شده در مقاومت R3چند برابر توان مصرفی شده در مقاومتR2است؟ (1 نمره)

5/8پنج هشتم

3/4سه چهارم

3/2سه دوم

2/3دو سوم

تایید

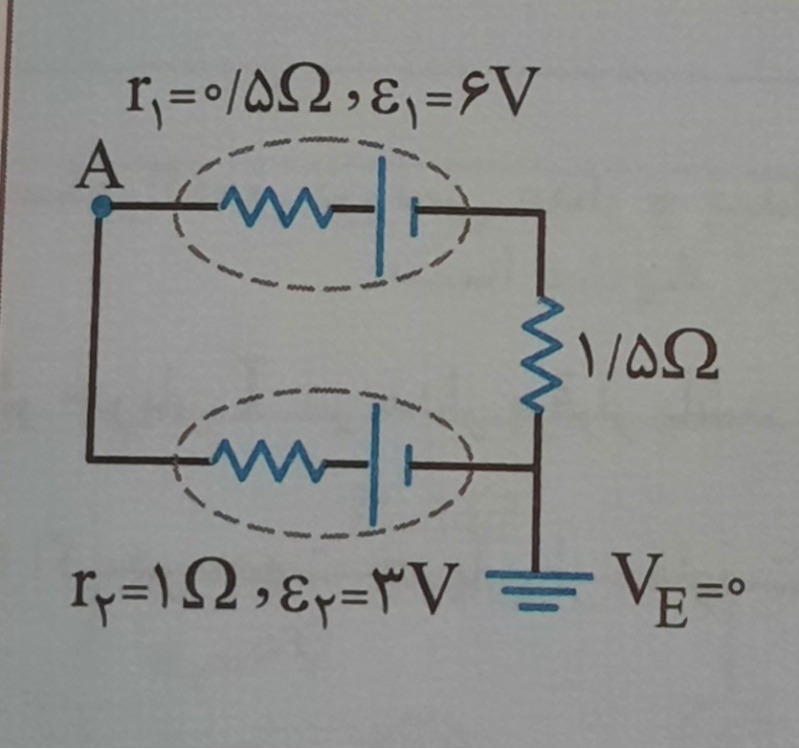

در شکل روبرو پتانسیل نقطه Aچند ولت است؟ (1 نمره)

تایید

مطابق شکل،آمپرسنج ۲ آمپر و ولت سنج ۱۷ ولت را نشان می‌دهند با تغییر مقاومت رئوستا آمپرسنج۴ آمپر ولت سنج ۱۴ ولت رانشان میدهد، به ترتیب از راست به چپ نیرو محرکه ومقاومت درونی کدام است (1 نمره)

3،10

1/5،20

3،20

1/5،10

تایید

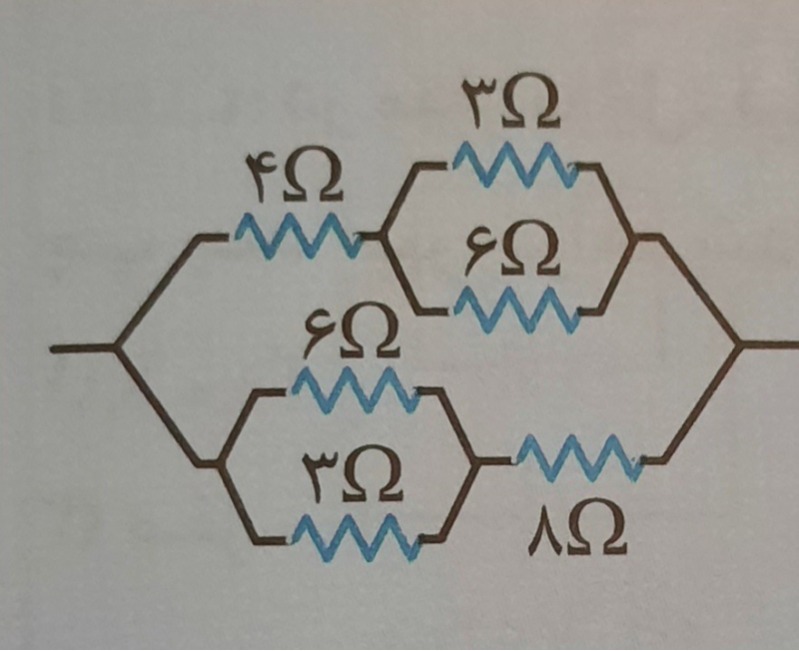

در شکل مقابل اگر جریان ۰/۴آمپراز مقاومت۴ اهمی بگذرد،از مقاومت۸ اهمی جریان چند آمپر می گذرد؟ (1 نمره)

0/2

0/66

0/24

0/8

تایید

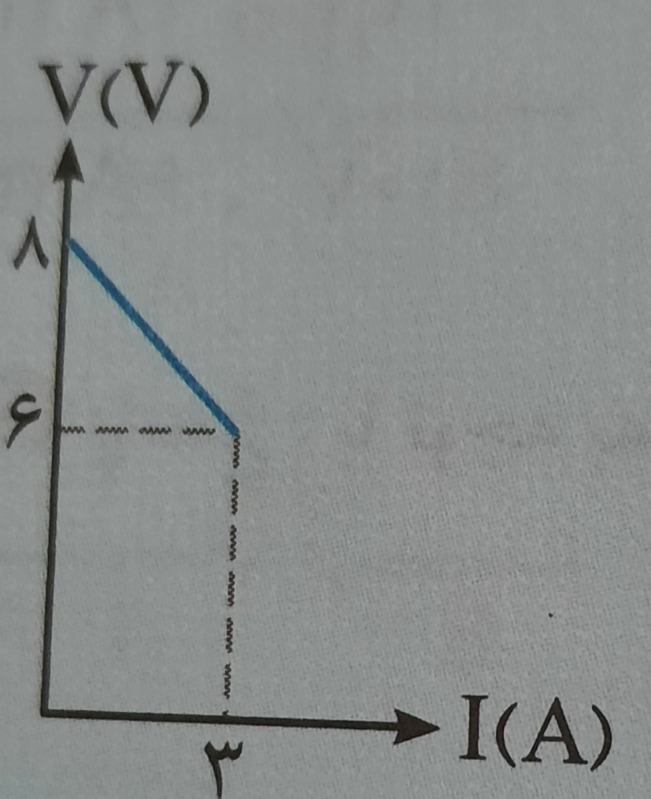

نمودار تغییرات ولتاژ دوسر یک مولدبر حسب شدت جریان عبوری مطابق شکل است نیرو محرکه مولد و مقاومت درونی کدام است؟ (1 نمره)

2 اهم،6 ولت

2/3 دو سوم اهم،8 ولت

2 اهم،8 ولت

2/3اهم،6ولت

تایید

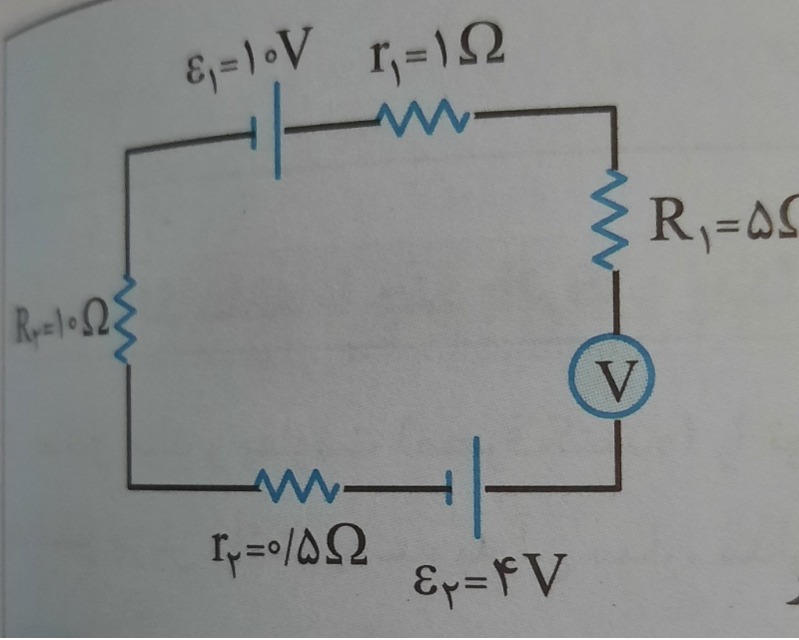

در مدار مقابل ولت سنج ایده آلچه عددی را نشان می دهد؟ (1 نمره)

صفر

تایید

توان مصرفی سک سشوار ۶۰۰ وات می باشد،اگر روزانه ۱۰ دقیقه از این سشوار استفاده کنید وقیمت هر کیلو وات ساعت برابر ۵۰ تومان باشد، هزینه برق مصرفی در ماه چند تومان است؟ (1 نمره)

150

600

100

300

تایید

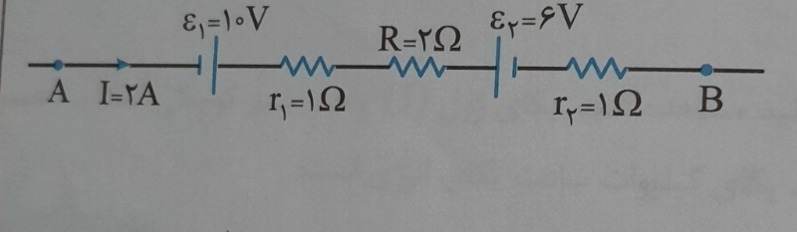

با توجه به مدار مقابلvA_vBچند ولت است؟ (1 نمره)

تایید

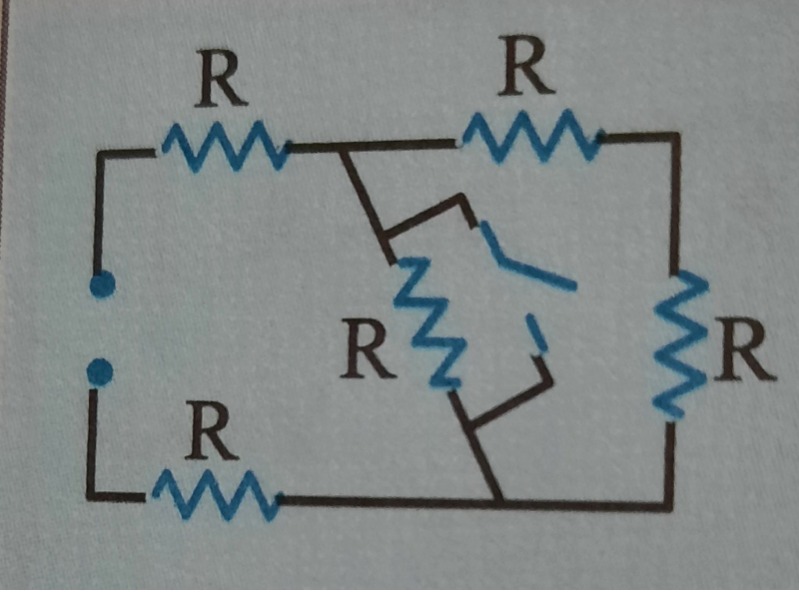

در شکل مقابل اگر کلید بسته شود مقاومت معادل چند Rمی شود؟ (1 نمره)

تایید

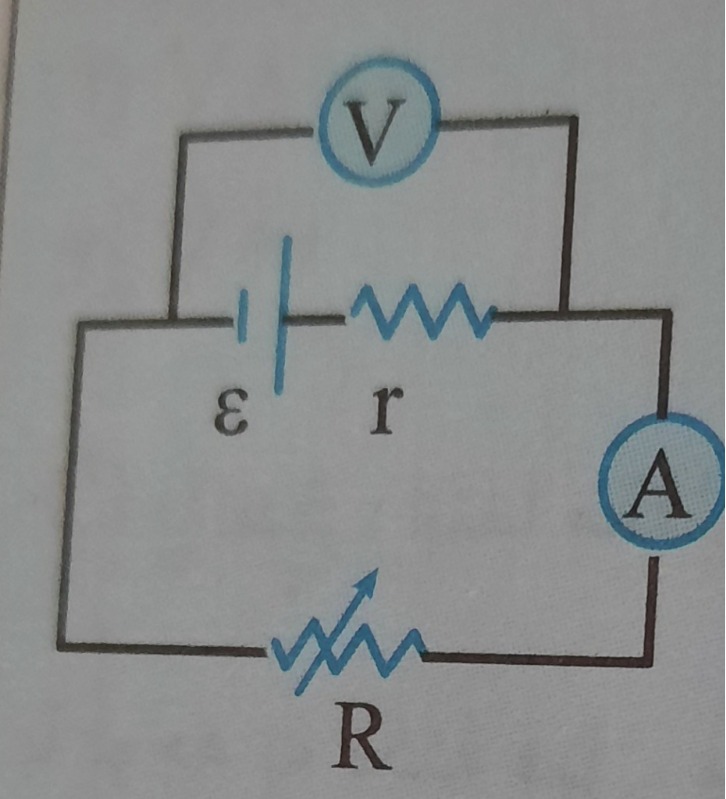

در مدار مقابل با کاهش مقاومت رئوستا ، اعداد آمپرسنج و ولت سنج از راست به چپ چگونه تغییر میکنند؟ (1 نمره)

افزایش،کاهش

کاهش،ثابت

افزایش،ثابت

کاهش،کاهش

تایید
